Máy hàn cáp quang là gì? Lưu ý khi mua máy hàn quang

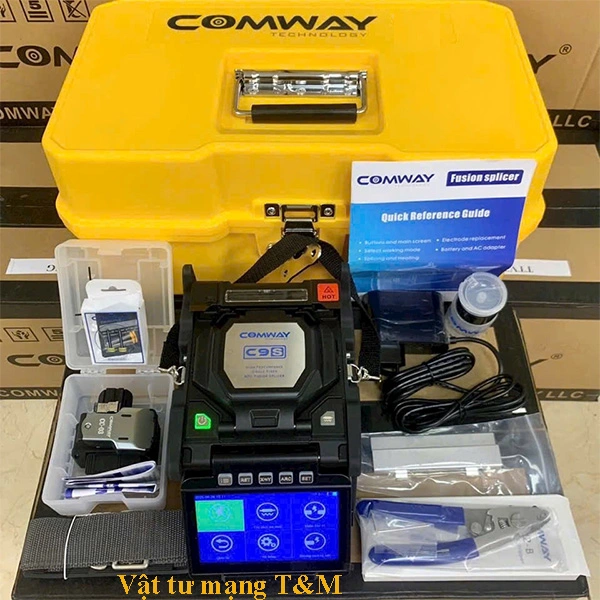

Máy hàn cáp quang (Fiber Fusion Splicer) là thiết bị dùng để nối hai sợi quang bằng phương pháp hồ quang điện (Electric Arc). Sau khi hai đầu sợi được căn chỉnh chính xác, máy sẽ tạo hồ quang nhiệt độ khoảng 1.800–2.000°C để làm nóng chảy lõi thủy tinh và hợp nhất thành một sợi liên tục.

So với phương pháp nối cơ khí (Mechanical Splice), hàn nhiệt cho suy hao rất thấp, độ phản xạ nhỏ và tuổi thọ, độ bền tăng lên rất nhiều.

Máy hàn hiện nay được sử dụng rộng rãi trong:

Thi công mạng FTTH
Mạng GPON
Hệ thống truyền dẫn quang
Data Center
Camera quang
Mạng viễn thông
CATV
Hệ thống đường trục Backbone

Tại sao phải cần hàn cáp quang?

Sợi quang truyền tín hiệu bằng ánh sáng. Nếu hai đầu sợi không được nối chính xác sẽ gây:

Suy hao tín hiệu lớn
Tăng phản xạ
Giảm khoảng cách truyền
Giảm tốc độ mạng
OTDR xuất hiện điểm lỗi lớn

Máy hàn giúp hai lõi quang gần như liền mạch nên suy hao sau hàn chỉ khoảng:

SM (Single Mode): 0.01–0.03 dB
MM (Multi Mode): 0.02–0.05 dB

Quy trình hàn nối sử dụng máy hàn cáp quang

Quy trình hàn diễn ra theo các bước:

Bước 1. Tuốt và làm sạch sợi quang

Lớp phủ bảo vệ được bóc bỏ. Sau đó vệ sinh bằng cồn 90 độ.

Tham khảo thêm >>> Kìm tuốt nhiệt hỗ trợ tuốt nhiều sợi quang

Bước 2. Cắt sợi quang

Dao cắt sẽ tạo mặt cắt gần như vuông góc 90°. Đây là bước quyết định chất lượng mối hàn.

Tham khảo thêm >>> Dao cắt sợi quang 1 thao tác Comway CC03

Bước 3. Đưa sợi vào máy

Hai đầu sợi được đặt lên rãnh V-Groove. Máy hàn quang tự động:

nhận diện sợi
lấy nét
phóng đại hình ảnh
căn chỉnh lõi

Bước 4. Căn chỉnh lõi

Camera độ phân giải cao xác định vị trí lõi sợi. Motor căn chỉnh sẽ đẩy sợi để hai lõi trùng khít.

Bước 5. Phóng hồ quang

Máy tạo hồ quang điện làm nóng chảy hai đầu sợi. Hai sợi hợp nhất thành một.

Bước 6. Kiểm tra suy hao

Máy hàn quang sẽ tính toán:

Suy hao ước lượng
Góc cắt
Chất lượng mối hàn

Bước 7. Co nhiệt

Ống co nhiệt được nung khoảng 20–30 giây. Sau đó mối hàn được bảo vệ hoàn toàn.

Có những loại máy hàn quang nào?

1. Máy hàn căn chỉnh lõi (Core Alignment)

Ưu điểm:

Chính xác cao
Suy hao thấp
Phù hợp mạng truyền dẫn khoảng cách xa

2. Máy hàn căn chỉnh vỏ (Cladding Alignment)/ Máy hàn quang mini

Ưu điêm:

Nhỏ gọn
Giá thành rẻ
Phù hợp hàn thuê bao, FTTx

Những thông số cần quan tâm khi mua máy hàn quang

Các thông số quan trọng gồm:

Tiêu chí	Giá trị khuyến nghị
Sô motor căn chỉnh	4 motor hay 6 motor
Suy hao sau hàn	<0.03 dB
Thời gian hàn	5–8 giây
Thời gian co nhiệt	15–20 giây
Camera	300–520X
Pin	200–300 mối hàn
Điện cực	>5000 lần
Chế độ căn chỉnh	Core Alignment
