Nghiệm thu cáp quang Data Center: 5 sai lầm gây phát sinh sự cố

Nghiệm thu cáp quang Data Center là bước quan trọng quyết định chất lượng của toàn bộ hệ thống truyền dẫn quang trước khi đưa vào vận hành. Tuy nhiên, nhiều đơn vị vẫn mắc những sai lầm trong quá trình kiểm tra và bàn giao, khiến hệ thống phát sinh lỗi sau khi khai thác. Sau khi hoàn thành lắp đặt hệ thống cáp quang, nhiều đơn vị cho rằng chỉ cần đo đạt kết quả là có thể bàn giao. Tuy nhiên, thực tế cho thấy phần lớn các sự cố của Data Center lại bắt nguồn từ những lỗi rất nhỏ trong giai đoạn nghiệm thu.

Một đầu connector chưa được vệ sinh, một tuyến MPO đấu sai cực tính hay một bộ hồ sơ thiếu dữ liệu đều có thể khiến hệ thống phát sinh lỗi sau khi đưa vào vận hành, đặc biệt với các mạng 100G, 400G và 800G Ethernet.

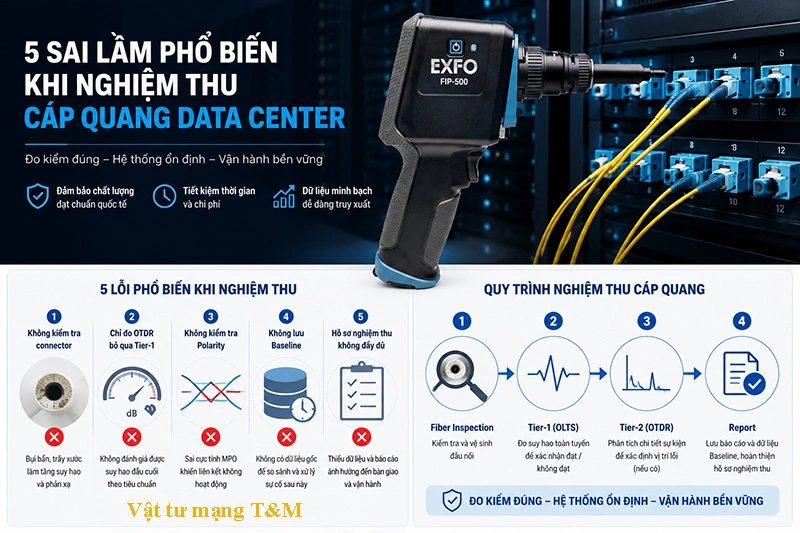

Trong bài viết này, chúng ta sẽ cùng tìm hiểu 5 sai lầm phổ biến khi nghiệm thu cáp quang Data Center, đồng thời đưa ra các khuyến nghị giúp doanh nghiệp giảm thiểu rủi ro ngay từ đầu. Nội dung được phát triển dựa trên tài liệu chuyên đề về nghiệm thu hệ thống cáp quang Data Center.

Vì sao nghiệm thu cáp quang trong Data Center lại quan trọng

Một hệ thống cáp quang chỉ thực sự hoàn thành khi đáp ứng đầy đủ các yêu cầu về:

• Chất lượng truyền dẫn
• Suy hao
• Độ phản xạ
• Polarity
• Hồ sơ chứng nhận
• Dữ liệu nghiệm thu

Nếu bỏ qua một trong các bước này, hệ thống có thể vẫn hoạt động ở thời điểm bàn giao nhưng sẽ phát sinh lỗi khi:

• Tăng lưu lượng truyền dẫn
• Nâng cấp lên 400G hoặc 800G
• Mở rộng Data Center
• Thực hiện bảo trì

Chi phí khắc phục lúc đó thường cao hơn rất nhiều so với việc kiểm tra đúng ngay từ đầu.

Sai lầm 1: Không kiểm tra đầu connector trước khi đo

Đây là lỗi phổ biến nhất nhưng cũng dễ khắc phục nhất.

Connector là nơi tiếp xúc trực tiếp giữa các sợi quang. Chỉ một hạt bụi nhỏ hoặc một vết xước trên bề mặt ferrule cũng có thể làm tăng suy hao và phản xạ, khiến kết quả đo không chính xác.

Không ít kỹ sư có thói quen cắm dây đo ngay sau khi lấy khỏi hộp mà không kiểm tra bề mặt connector. Điều này có thể dẫn đến việc nhầm lẫn giữa lỗi của connector và lỗi của tuyến cáp.

Khuyến nghị

Trước mỗi lần đo:

• Kiểm tra connector bằng kính hiển vi hoặc thiết bị Fiber Inspection.
• Thực hiện quy trình Inspect → Clean → Inspect.
• Chỉ tiến hành đo khi đầu nối đạt tiêu chuẩn IEC.

Sai lầm 2: Chỉ đo OTDR mà bỏ qua Tier-1 (OLTS)

Đây là quan điểm vẫn còn khá phổ biến trong nhiều dự án.

OTDR rất mạnh trong việc phân tích từng sự kiện trên tuyến cáp, nhưng không thay thế phép đo suy hao đầu cuối bằng OLTS.

Nếu chỉ dựa vào OTDR:

• Không đánh giá được suy hao đầu cuối theo tiêu chuẩn.
• Hồ sơ nghiệm thu có thể không đáp ứng yêu cầu của chủ đầu tư.
• Khó xác nhận tuyến cáp đạt hay không đạt yêu cầu thiết kế.

Trong khi đó:

• Tier-1 (OLTS) xác nhận suy hao toàn tuyến.
• Tier-2 (OTDR) giúp xác định nguyên nhân nếu tuyến không đạt.

Hai phương pháp cần được thực hiện song song để đảm bảo quá trình nghiệm thu đầy đủ.

Sai lầm 3: Không kiểm tra Polarity

Đối với hệ thống sử dụng đầu nối MPO/MTP, sai cực tính (Polarity) là nguyên nhân rất phổ biến khiến liên kết không hoạt động.

Đặc biệt trong các dự án có:

• Hàng nghìn tuyến MPO
• Nhiều nhóm thi công
• Thi công theo từng giai đoạn

Chỉ một đầu nối bị đảo cực cũng có thể khiến toàn bộ liên kết không truyền được tín hiệu.

Khuyến nghị

• Kiểm tra Polarity ngay sau khi hoàn thành lắp đặt.
• Đối chiếu với sơ đồ thiết kế.
• Ghi nhận kết quả trong hồ sơ nghiệm thu.

Sai lầm 4: Không lưu dữ liệu Baseline

Nhiều đơn vị chỉ in báo cáo để bàn giao mà không lưu dữ liệu gốc.

Đây là một thiếu sót rất lớn.

Baseline chính là “dấu vân tay” của hệ thống tại thời điểm nghiệm thu.

Sau nhiều năm vận hành, dữ liệu này sẽ giúp:

• So sánh sự thay đổi của tuyến cáp.
• Phát hiện xu hướng suy giảm chất lượng.
• Rút ngắn thời gian xử lý sự cố.
• Hỗ trợ lập kế hoạch bảo trì.

Đối với các Data Center hiện đại, dữ liệu Baseline không chỉ phục vụ nghiệm thu mà còn là tài sản kỹ thuật trong suốt vòng đời của hệ thống.

Sai lầm 5: Hồ sơ nghiệm thu cáp quang Data Center không đầy đủ

Một bộ hồ sơ chỉ gồm vài ảnh chụp màn hình hoặc bảng kết quả đơn lẻ là chưa đủ.

Một bộ hồ sơ đạt chuẩn nên bao gồm:

• Báo cáo Fiber Inspection.
• Báo cáo Tier-1 (OLTS).
• Báo cáo Tier-2 (OTDR) nếu được yêu cầu.
• Kết quả kiểm tra Polarity.
• Thông tin tuyến cáp.
• Thiết bị sử dụng.
• Ngày đo.
• Người thực hiện.
• Dữ liệu gốc.

Việc chuẩn hóa hồ sơ giúp chủ đầu tư dễ dàng truy xuất, bảo trì hoặc mở rộng hệ thống trong tương lai.

Những hậu quả khi nghiệm thu cáp quang Data Center không đúng quy trình

Một số sự cố thường gặp sau khi bàn giao bao gồm:

• Liên kết không hoạt động.
• Suy hao tăng bất thường.
• Mất nhiều thời gian xác định vị trí lỗi.
• Phải thi công lại.
• Chậm tiến độ bàn giao.
• Tăng chi phí bảo trì.

Đối với Data Center, những sự cố này không chỉ ảnh hưởng đến hạ tầng mà còn tác động trực tiếp đến hoạt động của hệ thống CNTT.

Checklist trước khi nghiệm thu hệ thống cáp quang

Trước khi ký biên bản nghiệm thu, hãy đảm bảo rằng bạn đã hoàn thành đầy đủ các bước sau:

✅ Kiểm tra và vệ sinh toàn bộ connector.

✅ Đo suy hao đầu cuối bằng Tier-1 (OLTS).

✅ Thực hiện OTDR (Tier-2) nếu yêu cầu.

✅ Kiểm tra Polarity của toàn bộ tuyến MPO/MTP.

✅ Lưu dữ liệu Baseline.

✅ Hoàn thiện hồ sơ nghiệm thu.

Một checklist đơn giản nhưng đầy đủ sẽ giúp hạn chế rất nhiều rủi ro trong quá trình vận hành về sau.

Câu hỏi thường gặp (FAQ)

Vì sao phải kiểm tra connector trước khi đo?

Bụi bẩn hoặc vết xước trên đầu connector có thể làm tăng suy hao và phản xạ, dẫn đến kết quả đo sai lệch dù tuyến cáp vẫn đạt chất lượng.

Có bắt buộc phải đo cả Tier-1 và Tier-2 không?

Trong nhiều dự án Data Center, Tier-1 là yêu cầu bắt buộc để chứng nhận suy hao đầu cuối. Tier-2 thường được thực hiện theo yêu cầu của chủ đầu tư hoặc khi cần phân tích chi tiết tuyến cáp.

Baseline là gì?

Baseline là bộ dữ liệu đo gốc của hệ thống tại thời điểm nghiệm thu, dùng làm cơ sở so sánh trong quá trình bảo trì, mở rộng hoặc xử lý sự cố sau này.

Hồ sơ nghiệm thu nên bao gồm những gì?

Một bộ hồ sơ hoàn chỉnh nên có kết quả kiểm tra connector, báo cáo Tier-1, báo cáo Tier-2 (nếu yêu cầu), kết quả Polarity, thông tin tuyến cáp, thiết bị đo, ngày đo và dữ liệu gốc.

******************************************
