Chứng nhận sợi quang Tier-1 và Tier-2: Chỉ đo OTDR là chưa đủ

Chứng nhận sợi quang theo Tier-1 và Tier-2 có lẽ còn đang xa lạ với nhiều kỹ thuật viên. Trong các dự án Data Center, mạng doanh nghiệp hay hạ tầng viễn thông, sau khi hoàn thành lắp đặt hệ thống cáp quang, bước quan trọng tiếp theo là Fiber Certification (chứng nhận hệ thống cáp quang).

Tuy nhiên, trên thực tế vẫn còn nhiều đơn vị cho rằng chỉ cần đo OTDR là đủ để nghiệm thu. Quan điểm này không chỉ khiến hồ sơ nghiệm thu thiếu tính đầy đủ mà còn có thể bỏ sót nhiều vấn đề ảnh hưởng trực tiếp đến chất lượng truyền dẫn.

Vậy Tier-1 Fiber Certification và Tier-2 Fiber Certification khác nhau như thế nào? Khi nào cần sử dụng OLTS, khi nào cần OTDR? Bài viết dưới đây sẽ giúp bạn hiểu rõ vai trò của từng phương pháp và lý do vì sao chúng luôn cần được kết hợp trong một quy trình đo kiểm hoàn chỉnh. Nội dung này được phát triển từ tài liệu chuyên đề về chứng nhận hệ thống cáp quang Data Center.

Chứng nhận sợi quang – Fiber Certification là gì?

Fiber Certification là quá trình kiểm tra và xác nhận rằng hệ thống cáp quang sau khi lắp đặt đáp ứng các yêu cầu kỹ thuật theo thiết kế và các tiêu chuẩn quốc tế như:

• TIA-568
• ISO/IEC 11801
• IEC 14763-3

Một quy trình chứng nhận đầy đủ không chỉ xác nhận tuyến cáp có hoạt động hay không mà còn đánh giá:

• Suy hao toàn tuyến
• Tính liên tục
• Cực tính (Polarity)
• Chất lượng đầu nối quang
• Khả năng truy xuất dữ liệu nghiệm thu

Nhờ đó, chủ đầu tư có thể yên tâm rằng hệ thống sẽ vận hành ổn định ngay từ ngày đầu đưa vào khai thác.

Tier-1 Fiber Certification là gì?

Tier-1 là bước kiểm tra cơ bản nhưng bắt buộc trong quá trình nghiệm thu hệ thống cáp quang (đặc biệt trong Data Center).

Phương pháp này sử dụng OLTS (Optical Loss Test Set) để đo suy hao đầu cuối (Insertion Loss) của toàn bộ tuyến cáp.

Những thông số được kiểm tra

Tier-1 thường bao gồm:

• Insertion Loss (Suy hao toàn tuyến)
• Continuity (Tính liên tục)
• Chiều dài tuyến cáp
• Polarity (Cực tính)
• Đánh giá Pass/Fail theo giới hạn thiết kế

Khác với OTDR, kết quả Tier-1 phản ánh chính xác lượng công suất quang mà thiết bị đầu cuối sẽ nhận được trong quá trình vận hành thực tế. Vì vậy, đây là phép đo được nhiều chủ đầu tư yêu cầu trong hồ sơ nghiệm thu.

Thiết bị sử dụng chứng nhận sợi quang theo Tier-1

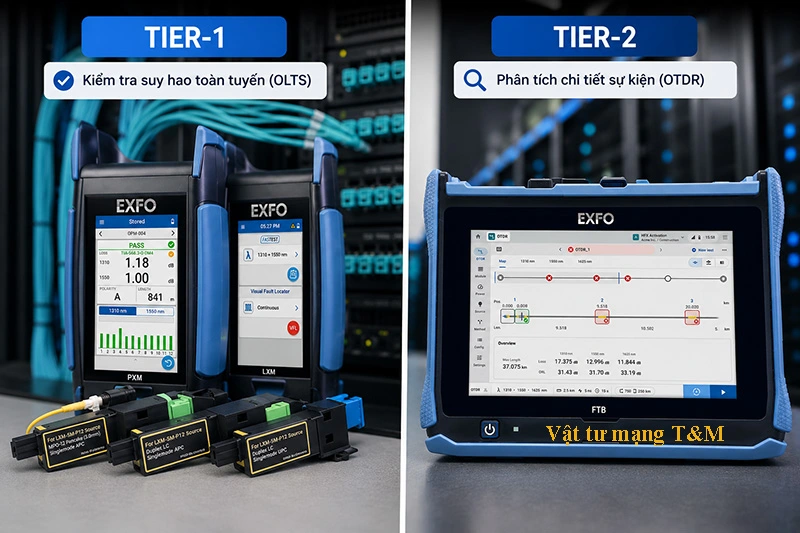

Để thực hiện Tier-1, kỹ thuật viên sẽ sử dụng OLTS (Optical loss test set).

Ưu điểm của OLTS:

• Đo nhanh
• Dễ thao tác
• Kết quả trực tiếp
• Đáp ứng yêu cầu của hầu hết tiêu chuẩn nghiệm thu

Các dòng thiết bị hiện đại còn hỗ trợ:

• Đo simplex
• Đo duplex
• Đo MPO/MTP
• Lưu kết quả tự động
• Xuất báo cáo nhanh

Đây là lựa chọn tối ưu cho các dự án Data Center có hàng nghìn tuyến cáp cần nghiệm thu trong thời gian ngắn.

Tier-2 Fiber Certification là gì?

Nếu Tier-1 giúp xác nhận toàn tuyến đạt hay không, thì Tier-2 giúp kỹ sư hiểu vì sao tuyến cáp đạt hoặc không đạt.

Tier-2 sử dụng OTDR (Optical Time Domain Reflectometer) để phân tích từng sự kiện trên đường truyền.

Thông qua đồ thị OTDR, kỹ sư có thể xác định:

• Vị trí đầu connector
• Vị trí mối hàn
• Chiều dài chính xác
• Suy hao của từng sự kiện
• Reflectance (Độ phản xạ)
• Điểm đứt hoặc suy hao bất thường

Nhờ khả năng phân tích chi tiết, OTDR đặc biệt hữu ích trong quá trình xử lý sự cố và bảo trì hệ thống.

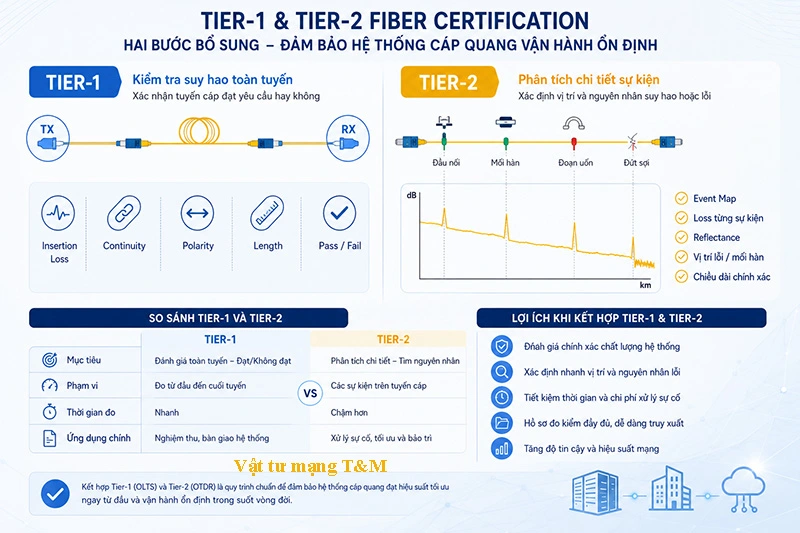

So sánh chứng nhận sợi quang theo Tier-1 và Tier-2

Hai phương pháp không thay thế nhau mà bổ sung cho nhau để tạo thành quy trình chứng nhận hoàn chỉnh.

Vì sao chỉ đo OTDR là chưa đủ

Đây là một trong những hiểu lầm phổ biến nhất trong quá trình nghiệm thu hệ thống cáp quang.

Nhiều đơn vị cho rằng nếu đồ thị OTDR “đẹp” thì tuyến cáp chắc chắn đạt yêu cầu. Thực tế không phải vậy.

OTDR cho biết:

• Vị trí connector
• Mối hàn
• Điểm phản xạ
• Sự kiện trên tuyến

Nhưng không thay thế phép đo suy hao đầu cuối của OLTS.

Ngược lại, OLTS cho biết chính xác lượng suy hao mà tín hiệu sẽ gặp khi truyền qua toàn bộ tuyến nhưng lại không chỉ ra vị trí gây suy hao nếu kết quả vượt giới hạn.

Nói cách khác:

Tier-1 trả lời câu hỏi: Tuyến cáp có đạt tiêu chuẩn nghiệm thu hay không?

Tier-2 trả lời câu hỏi: Nếu chưa đạt thì lỗi nằm ở đâu?

Chỉ khi kết hợp cả hai phương pháp, kỹ sư mới có đầy đủ thông tin để nghiệm thu, bàn giao và bảo trì hệ thống một cách hiệu quả.

Một bộ hồ sơ Fiber Certification nên có những gì?

Để đảm bảo tính minh bạch và khả năng truy xuất trong tương lai, một bộ hồ sơ nghiệm thu hoàn chỉnh nên bao gồm:

• Báo cáo Tier-1 (OLTS)
• Báo cáo Tier-2 (OTDR)
• Kết quả kiểm tra Polarity – Tính phân cực
• Báo cáo kiểm tra Connector
• Thông tin tuyến cáp
• Ngày đo
• Thiết bị đo
• Người thực hiện
• Dữ liệu gốc phục vụ bảo trì

Việc lưu trữ đầy đủ hồ sơ sẽ giúp rút ngắn thời gian xử lý sự cố và giảm chi phí khi cần mở rộng hệ thống sau này.

Góc nhìn chuyên gia TMTECH về chứng nhận sợi quang

Qua nhiều dự án Data Center và mạng quang doanh nghiệp, TMTECH nhận thấy không ít đơn vị chỉ lưu kết quả OTDR mà bỏ qua báo cáo suy hao đầu cuối hoặc kiểm tra cực tính và các connector.

Điều này có thể không gây ảnh hưởng ngay trong quá trình bàn giao, nhưng sẽ phát sinh nhiều khó khăn khi:

• Chủ đầu tư yêu cầu đối chiếu hồ sơ nghiệm thu
• Hệ thống cần mở rộng
• Xuất hiện lỗi truyền dẫn sau một thời gian vận hành
• Thực hiện bảo trì định kỳ

Một quy trình chuẩn hóa ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm đáng kể thời gian, chi phí và hạn chế phải đo kiểm lại nhiều lần. Nhận định này phù hợp với khuyến nghị trong tài liệu nguồn.

Câu hỏi thường gặp (FAQ)

Tier-1 Fiber Certification có bắt buộc không?

Trong hầu hết các dự án Data Center và hệ thống cáp cấu trúc, Tier-1 là phép đo bắt buộc để chứng nhận suy hao đầu cuối và đánh giá Pass/Fail theo tiêu chuẩn.

Có thể chỉ dùng OTDR để nghiệm thu không?

Không. OTDR giúp phân tích từng sự kiện trên tuyến nhưng không thay thế phép đo suy hao đầu cuối bằng OLTS. Hai phương pháp cần được kết hợp để đáp ứng yêu cầu nghiệm thu.

Khi nào cần thực hiện Tier-2?

Tier-2 nên được thực hiện khi cần phân tích chi tiết tuyến cáp, xử lý sự cố, kiểm tra chất lượng mối hàn hoặc khi hồ sơ mời thầu yêu cầu báo cáo OTDR.

OLTS và OTDR khác nhau như thế nào?

OLTS đo suy hao đầu cuối của toàn tuyến để xác nhận đạt/không đạt, trong khi OTDR phân tích từng sự kiện như đầu nối, mối hàn, độ phản xạ và vị trí lỗi.

******************************************

Nếu doanh nghiệp của bạn đang triển khai Data Center, AI Data Center hoặc nâng cấp Data Center Interconnect, TMTECH sẵn sàng đồng hành từ khâu tư vấn, lựa chọn thiết bị đến triển khai giải pháp đo kiểm và giám sát mạng quang bằng hệ sinh thái EXFO.

Chúng tôi giúp doanh nghiệp xây dựng hạ tầng ổn định, giảm rủi ro vận hành và sẵn sàng cho các công nghệ truyền dẫn trong tương lai.
