ALBEDO Zeus – Máy đo kiểm đồng bộ IEC 61850, PTP và C37.94
Liên Hệ
- Model: Zeus
- Hãng sản xuất: ALBEDO Telecom
- Chức năng: Đo kiểm mạng và đồng bộ thời gian

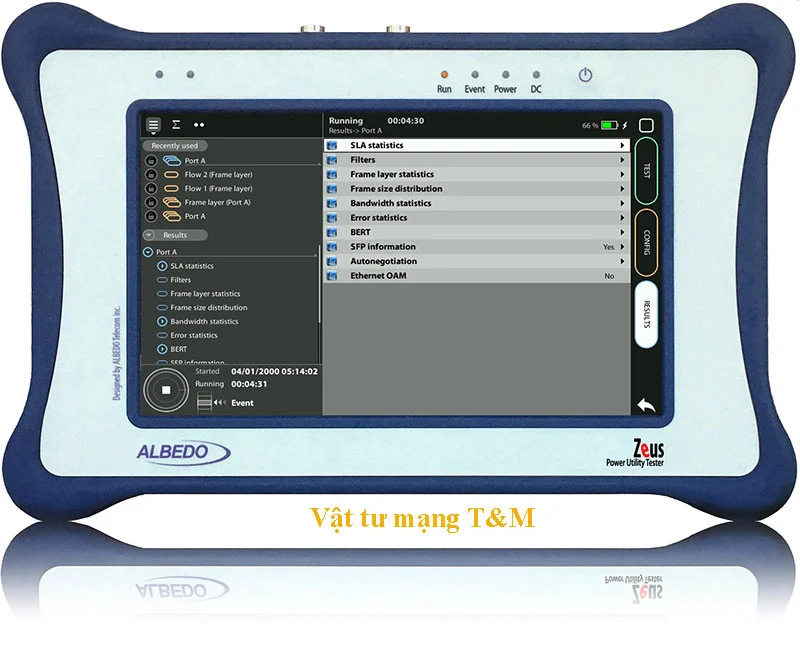

ALBEDO Zeus là thiết bị đo kiểm cầm tay dành cho mạng truyền thông điện lực. Máy hỗ trợ kiểm tra Ethernet/IP, đồng bộ PTP và các giao thức trong hệ thống IEC 61850, đồng thời tích hợp giao diện truyền thống theo cấu hình.
Zeus phù hợp với công việc triển khai, nghiệm thu, bảo trì và xử lý sự cố tại trạm biến áp. Thiết bị giúp kỹ sư đánh giá chất lượng truyền thông và đồng bộ tại hiện trường, từ mạng Ethernet đến kênh truyền bảo vệ.

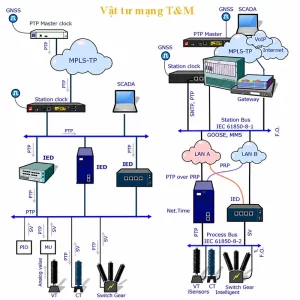

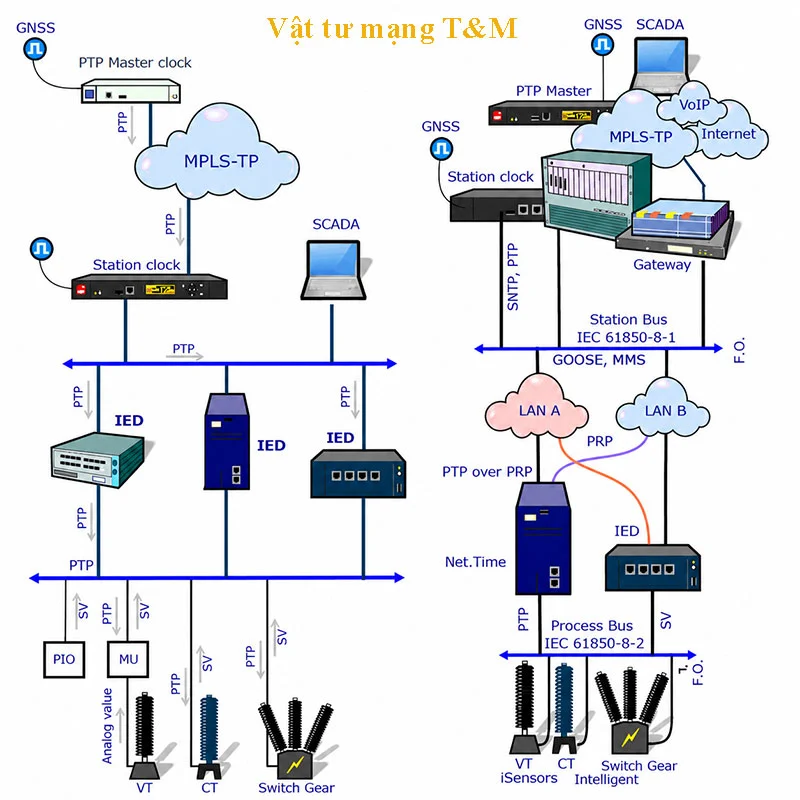

Vì sao cần đo kiểm mạng truyền thông trạm biến áp?
Trong trạm biến áp, hệ thống bảo vệ, điều khiển và giám sát phụ thuộc vào việc trao đổi dữ liệu giữa nhiều thiết bị. Khi xuất hiện mất gói, độ trễ bất thường hoặc sai lệch thời gian, đội kỹ thuật cần xác định vấn đề nằm ở đường truyền, cấu hình mạng hay nguồn đồng bộ.
Việc đo kiểm cung cấp dữ liệu phục vụ nghiệm thu và khoanh vùng sự cố. Kế hoạch kiểm tra nên xác định rõ điểm đo, điều kiện thử nghiệm và tiêu chí đánh giá trước khi thực hiện.
Tính năng nổi bật của ALBEDO Zeus
Phân tích GOOSE, Sampled Values và MMS
Zeus hỗ trợ thu thập và phân tích lưu lượng GOOSE, Sampled Values – SV và MMS theo cấu hình. Máy có thể giải mã bản tin, lưu dữ liệu dạng PCAP và hỗ trợ kiểm tra độ trễ truyền thông.
Với GOOSE và SV, các phép đo giúp đánh giá luồng bản tin tại điểm kiểm tra. Kết quả phục vụ đối chiếu cấu hình, phát hiện bất thường và phân tích hoạt động mạng trạm.
Đo kiểm đồng bộ PTP
ALBEDO Zeus hỗ trợ giả lập PTP Master/Slave, phân tích giao thức và đánh giá chất lượng đồng bộ. Các phép đo gồm sai số thời gian TE và các chỉ tiêu wander TIE, MTIE, TDEV theo cấu hình.
Nhóm chức năng này phù hợp để kiểm tra nguồn đồng bộ và tín hiệu tại điểm sử dụng, bổ sung bằng chứng kỹ thuật cho quá trình nghiệm thu hệ thống.
Kiểm tra mạng dự phòng PRP
Zeus hỗ trợ tạo và nhận lưu lượng trong môi trường PRP, phát hiện node, thống kê khung và kiểm tra độ lệch trễ giữa LAN A và LAN B.
Máy cũng hỗ trợ kiểm thử PTP, GOOSE và SV qua PRP theo cấu hình, giúp đánh giá cả truyền thông lẫn đồng bộ trong kiến trúc mạng dự phòng.
Đo kiểm kênh truyền bảo vệ C37.94
Với module phù hợp, Zeus hỗ trợ đo BER, phát hiện hoặc chèn sự kiện, đo tần số và độ trễ trên giao diện C37.94. Khả năng kiểm tra kênh truyền bảo vệ giúp đội kỹ thuật đối chiếu chất lượng đường truyền với yêu cầu dự án.
Giao diện và chức năng chính của máy đo ALBEDO Zeus
| Hạng mục | Đặc điểm |
|---|---|
| Ethernet | RJ45 10/100/1000 Mb/s; SFP 100 Mb/s và 1 Gb/s |
| Đồng bộ | PTP, SyncE, IRIG-B, ToD, PPS và nguồn tham chiếu khác theo cấu hình |
| IEC 61850 | Thu thập, phân tích GOOSE, SV, MMS |
| Mạng dự phòng | Đo kiểm PRP theo cấu hình |
| Module mở rộng | C37.94, Datacom, T1/E1, G.703 và VF |
| Kiểm tra Ethernet | RFC 2544, Y.1564; thông lượng, độ trễ và mất gói |
| Kết quả | Hiển thị dạng đồ thị/bảng; xuất PDF, TXT, CSV |
| Điều khiển | Màn hình cảm ứng và điều khiển từ xa qua VNC |
Ứng dụng của ALBEDO Zeus
Thiết bị phù hợp với các công việc:
- Nghiệm thu mạng trạm: kiểm tra đường truyền, lưu lượng và chất lượng dịch vụ.
- Kiểm tra đồng bộ: đánh giá PTP, IRIG-B, PPS và các tín hiệu liên quan.
- Bảo trì hệ thống: đối chiếu kết quả đo giữa các đợt kiểm tra.
- Xử lý sự cố: thu thập bản tin, phân tích độ trễ và khoanh vùng lỗi.
- Kiểm tra kênh truyền bảo vệ: đo C37.94 hoặc T1/E1 theo giao diện thực tế.
- Đào tạo và phòng lab: thực hành đo kiểm truyền thông, đồng bộ và mạng dự phòng.
**************************************************
