Máy đo quang OTDR là gì? Nguyên lý hoạt động và ứng dụng

Máy đo quang OTDR là gì? OTDR (Optical Time Domain Reflectometer) là thiết bị đo kiểm cáp quang sử dụng nguyên lý phản xạ ánh sáng để xác định chiều dài tuyến cáp, suy hao, vị trí điểm đứt, mối hàn, đầu nối và các sự cố trên tuyến cáp quang.

Có thể hiểu đơn giản, OTDR giống như “máy siêu âm” của hệ thống cáp quang. Chỉ cần đo từ một đầu sợi quang, thiết bị có thể hiển thị toàn bộ tình trạng của tuyến.

Đây là thiết bị không thể thiếu đối với:

• Nhà mạng viễn thông
• Đơn vị thi công FTTH
• Trung tâm dữ liệu (Data Center)
• Hệ thống truyền dẫn quang
• Hệ thống Camera quang
• Hệ thống mạng doanh nghiệp

Máy đo quang OTDR hoạt động như thế nào?

OTDR phát một xung laser vào sợi quang. Trong quá trình truyền, ánh sáng sẽ:

• Bị suy hao dần trên sợi quang.
• Phản xạ tại các đầu connector.
• Tán xạ ngược (Rayleigh Backscatter).
• Phản xạ mạnh tại điểm đứt hoặc đầu cuối.

Thiết bị sẽ phân tích thời gian ánh sáng quay trở lại để tính toán:

• Khoảng cách
• Suy hao
• Vị trí lỗi
• Chất lượng tuyến

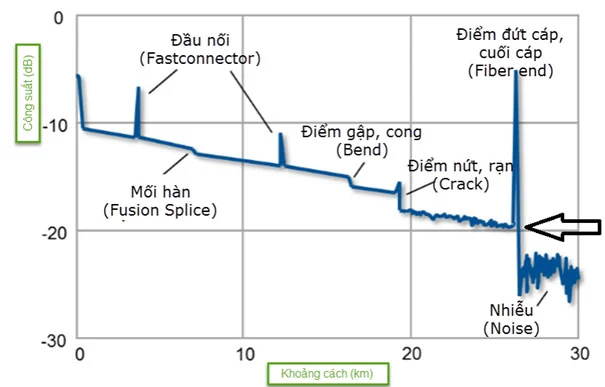

Kết quả được hiển thị dưới dạng đường Trace OTDR, giúp kỹ thuật viên nhanh chóng xác định vị trí sự cố.

Máy OTDR đo được những thông số nào?

Một máy đo quang OTDR hiện đại có thể đo:

• Chiều dài tuyến cáp quang
• Suy hao toàn tuyến (Total Loss)
• Suy hao từng mối hàn
• Suy hao từng đầu connector
• Vị trí điểm đứt cáp
• Khoảng cách tới điểm lỗi
• Độ phản xạ (Reflectance)
• ORL (Optical Return Loss)
• Chất lượng từng sự kiện (Event)

Đặc biệt, các dòng OTDR EXFO còn tích hợp công nghệ iOLM, tự động phân tích và tạo báo cáo, giúp người dùng không cần đọc trace thủ công.

Khi nào cần sử dụng máy đo OTDR?

OTDR thường được sử dụng trong các trường hợp:

Thi công tuyến cáp quang

• Kiểm tra chất lượng sau khi hàn.
• Kiểm tra suy hao.
• Lập hồ sơ nghiệm thu.

Bảo trì hệ thống

• Kiểm tra tuyến định kỳ.
• Phát hiện suy hao tăng bất thường.
• Đánh giá chất lượng sau nhiều năm vận hành.

Xử lý sự cố

Khi tuyến mất tín hiệu:

• Xác định điểm đứt.
• Xác định khoảng cách đến điểm lỗi.
• Xác định connector lỗi.
• Xác định mối hàn suy hao cao.

Nhờ đó giảm đáng kể thời gian xử lý và chi phí bảo trì.

Những câu hỏi thường gặp của máy đo quang OTDR

OTDR có đo được khoảng cách điểm đứt không?

Có. Đây là chức năng quan trọng nhất của OTDR.

OTDR có đo được suy hao không?

Có. Thiết bị đo suy hao toàn tuyến và từng sự kiện riêng lẻ.

OTDR có thay thế máy đo công suất quang không?

Trên máy đo OTDR có thể tích hợp chức năng đo công suất, nhưng giá thành của máy đo OTDR cao hơn nhiều so với OPM.

******************************************
