Đo kiểm Data Center Interconnect (DCI): 5 bước quan trọng

Vì sao Data Center Interconnect cần được đo kiểm?

Đo kiểm Data Center Interconnect (DCI) là một yêu cầu quan trọng của hệ thống được đầu tư với thiết bị truyền dẫn hiện đại, mạng DWDM tốc độ cao và tuyến cáp quang đạt tiêu chuẩn. Tuy nhiên, nếu không được đo kiểm đầy đủ trước khi đưa vào khai thác, chỉ một lỗi nhỏ ở lớp vật lý cũng có thể ảnh hưởng đến toàn bộ hệ thống.

Đối với các liên kết 100G, 400G và 800G Ethernet, yêu cầu về chất lượng tín hiệu ngày càng nghiêm ngặt. Một đầu connector bẩn, một mối hàn suy hao cao hay một đoạn cáp bị uốn cong vượt giới hạn đều có thể làm tăng Bit Error Rate (BER), giảm Throughput hoặc gây mất kết nối.

Đó là lý do vì sao đo kiểm Data Center Interconnect không chỉ là bước nghiệm thu cuối cùng mà còn là nền tảng giúp đảm bảo hệ thống hoạt động ổn định trong suốt vòng đời khai thác.

Lợi ích của quy trình đo kiểm DCI

Một quy trình đo kiểm bài bản giúp doanh nghiệp:

• Phát hiện lỗi ngay trong quá trình triển khai.
• Giảm chi phí sửa chữa sau khi đưa hệ thống vào vận hành.
• Xác nhận liên kết đạt hiệu năng thiết kế.
• Thiết lập dữ liệu Baseline phục vụ bảo trì lâu dài.
• Rút ngắn thời gian xử lý sự cố (MTTR).
• Đảm bảo các cam kết SLA với khách hàng.

Đối với AI Data Center, nơi lưu lượng dữ liệu được truyền liên tục giữa các cụm GPU, việc đo kiểm càng trở nên quan trọng hơn bao giờ hết.

Quy trình đo kiểm Data Center Interconnect gồm 5 bước

Bước 1: Fiber Splice Validation – Chứng nhận chất lượng hàn nối

Ngay sau khi hoàn thành thi công tuyến cáp quang, toàn bộ mối hàn và đầu connector cần được kiểm tra trước khi nghiệm thu.

Mục tiêu của bước này là:

• Kiểm tra chất lượng mối hàn.
• Đánh giá suy hao từng điểm nối.
• Kiểm tra phản xạ (Reflectance).
• Phát hiện connector bẩn hoặc hỏng.
• Đảm bảo tuyến đáp ứng thiết kế.

Nếu bỏ qua bước này, các lỗi nhỏ sẽ rất khó phát hiện sau khi hệ thống đi vào khai thác.

Bước 2: Fiber Characterization – Xây dựng “hồ sơ sức khỏe” của tuyến cáp

Đây là bước quan trọng nhất trong toàn bộ quy trình.

Sau khi hoàn thành lắp đặt, kỹ sư sẽ thực hiện nhiều phép đo nhằm đánh giá toàn diện chất lượng tuyến cáp.

Các phép đo phổ biến gồm:

• OTDR.
• OLTS.
• Insertion Loss.
• Optical Return Loss.
• Chromatic Dispersion (CD).
• Polarization Mode Dispersion (PMD).

Toàn bộ kết quả sẽ được lưu lại thành Baseline – bộ dữ liệu tham chiếu giúp đội ngũ vận hành so sánh trong suốt vòng đời của tuyến cáp.

Có thể hình dung Baseline giống như hồ sơ khám sức khỏe ban đầu của một con người. Khi xuất hiện bất kỳ thay đổi nào, kỹ sư sẽ nhanh chóng xác định được nguyên nhân và vị trí xảy ra sự cố.

Bước 3: High-Speed Link Activation – Kiểm thử liên kết 100G, 400G và 800G

Sau khi lớp vật lý đạt yêu cầu, hệ thống cần được kiểm tra hiệu năng truyền dẫn.

Các thông số quan trọng bao gồm:

• Bit Error Rate (BER).
• Throughput.
• Latency.
• Jitter.
• Packet Loss.
• Frame Loss.

Đây là bước xác nhận rằng liên kết thực sự đáp ứng yêu cầu của hệ thống truyền dẫn tốc độ cao.

Đặc biệt với 400G Ethernet và 800G Ethernet, những sai số rất nhỏ cũng có thể ảnh hưởng đến chất lượng dịch vụ.

Bước 4: Service Activation – Xác nhận chất lượng dịch vụ

Một tuyến cáp đạt yêu cầu chưa đồng nghĩa với việc dịch vụ đã sẵn sàng.

Ở giai đoạn này, kỹ sư sẽ xác nhận:

• Carrier Ethernet.
• Layer 2 Services.
• Layer 3 Services.
• QoS.
• SLA.
• Đồng bộ thời gian.
• Hiệu năng của ứng dụng.

Việc xác nhận dịch vụ trước khi bàn giao giúp giảm đáng kể nguy cơ phát sinh lỗi sau khi đưa hệ thống vào khai thác.

Bước 5: Live Fiber Monitoring – Giám sát sợi quang theo thời gian thực

Sau khi hệ thống đi vào vận hành, việc giám sát chủ động trở thành yếu tố quyết định giúp duy trì chất lượng dịch vụ.

Thông qua hệ thống Remote Fiber Test Monitoring (RFTM), doanh nghiệp có thể:

• Phát hiện suy hao tăng bất thường.
• Cảnh báo đứt cáp.
• Theo dõi tình trạng connector.
• Xác định chính xác vị trí xảy ra sự cố.
• Giảm thời gian khắc phục (MTTR).
• Hạn chế tối đa thời gian gián đoạn dịch vụ.

Đây là xu hướng đang được nhiều nhà mạng và AI Data Center trên thế giới áp dụng nhằm chuyển từ bảo trì bị động sang bảo trì chủ động.

Những thiết bị được sử dụng trong quy trình đo kiểm Data Center

Một quy trình đo kiểm hoàn chỉnh thường sử dụng nhiều nhóm thiết bị chuyên dụng:

Giai đoạn	Thiết bị
Fiber Validation	OTDR, OLTS
Fiber Characterization	CD/PMD Analyzer, Optical Spectrum Analyzer

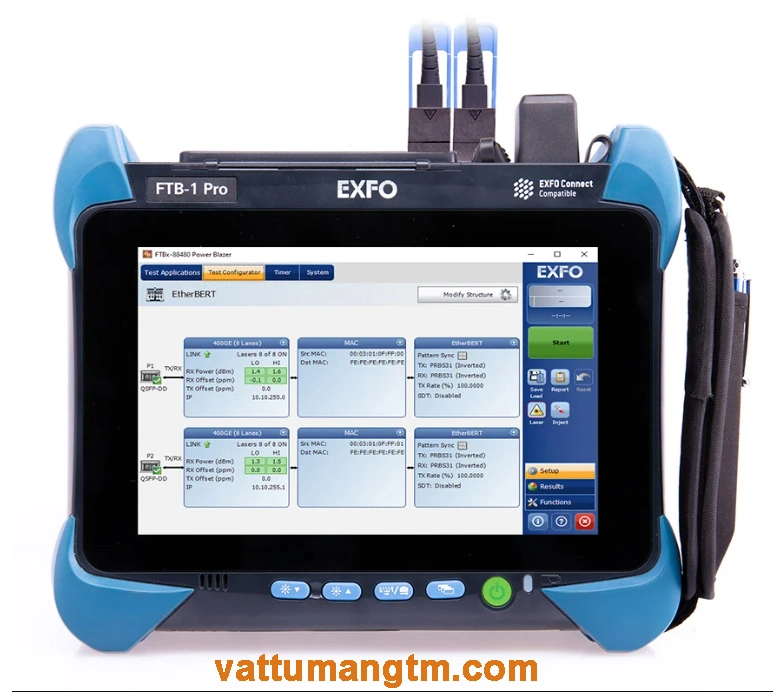

Ethernet Testing	Ethernet Tester 100G/400G/800G
Service Activation	RFC2544/Y.1564 Tester
Fiber Monitoring	RFTM

Việc kết hợp đầy đủ các thiết bị sẽ giúp đảm bảo mọi thành phần của hệ thống đều được kiểm chứng trước khi đưa vào khai thác.

Những lỗi thường gặp khi đo kiểm Data Center Interconnect (DCI)

Trong thực tế triển khai, đội ngũ kỹ thuật thường gặp các lỗi như:

• Connector chưa được vệ sinh.
• Mối hàn có suy hao cao.
• Bán kính uốn cáp không đạt yêu cầu.
• Patch cord sai chủng loại.
• Suy hao vượt ngân sách thiết kế.
• BER tăng khi chạy tải lớn.
• Không lưu dữ liệu Baseline.
• Không có hệ thống giám sát sau khi bàn giao.

Nếu không được phát hiện sớm, các lỗi này có thể ảnh hưởng trực tiếp đến hiệu năng của toàn bộ hệ thống.

Câu hỏi thường gặp (FAQ)

Đo kiểm Data Center Interconnect là gì?

Đây là quá trình kiểm tra toàn diện hạ tầng cáp quang, liên kết Ethernet tốc độ cao và chất lượng dịch vụ trước khi hệ thống DCI được đưa vào khai thác.

Vì sao cần đo kiểm 400G và 800G?

Các liên kết tốc độ cao rất nhạy với suy hao, phản xạ và BER. Đo kiểm giúp đảm bảo hệ thống hoạt động đúng thiết kế và đáp ứng yêu cầu hiệu năng.

Fiber Characterization có vai trò gì?

Fiber Characterization giúp xây dựng dữ liệu Baseline của tuyến cáp, phục vụ bảo trì, mở rộng và xử lý sự cố trong tương lai.

Sau khi nghiệm thu có cần tiếp tục giám sát không?

Có. Giám sát sợi quang theo thời gian thực bằng hệ thống RFTM giúp phát hiện sớm các bất thường, giảm thời gian gián đoạn dịch vụ và tối ưu chi phí vận hành.

******************************************
